| 一、系統概述: 灌裝秤是一種帶有計量功能的液體灌裝系統，其作用是將液體以預先設定的重量灌入容器。該系統結構成熟、性能穩定，對操作人員和環境不構成危害，廣泛應用于需要進行液體定量灌裝的場合。 LF1000BM型灌裝秤適用于多種容器規格、灌裝時無泡沫或輕泡沫的場合。主要用于液面上灌裝一個托盤四個標準桶以及IBC桶的場合。該形式灌裝秤的噴槍可以前后移動、左右搖擺，依次灌裝四個標準桶。由于每次可上四個桶，因此效率較高。 該型號灌裝秤采用日本原裝CKD無桿氣缸驅動噴槍升降，采用直線導軌實現前后移動。各系統配件均選用國際名牌產品，具有精度高、可靠性好和互換性強等特點，也可以按用戶要求作特殊配置。 二、功能特點： 液面上灌裝； 毛重、凈重方式可以選擇； 手動、自動方式可以選擇，方便操作及維修； 快慢速自動定量灌裝； 參數設置方便； 系統具有自診斷功能； 超差報警； 殘液無滴漏； 自動去皮，克服了容器重量不一致對精度的影響； 多種定值儲存； 空秤檢測，如空桶偏輕或偏重則報警； 噴槍提升速度可調； 自鎖控制，噴槍降到位后方允許灌裝； 降噴槍時，碰桶后自動彈回； 大型操作鍵； 工業外殼。 三、標準配置： 該型灌裝秤的標準配置主要有：氣動球閥、金屬軟管、噴槍組件、無桿氣缸、直線導軌、接液杯、機架、平衡器、秤上輥道、臺秤和控制系統。用戶可按需要選配集氣罩、輸送輥道和控制方式等。 四、工作過程： （以每個托盤四個桶為例） 將裝有空桶的托盤置于秤上輥道； 松開剎車、對口、再鎖緊； 啟動灌裝； 檢測空桶重量并去皮； 降噴槍； 檢測噴槍是否降到位； 閥組全部打開進行快速灌裝； 儀表顯示值接近目標值時，改為慢速灌裝； 儀表顯示值達到目標值減提前量時，閥組全部關閉； 檢測誤差，超差報警； 噴槍升至桶外，接液杯到位； 依次灌裝其余三桶； 移出重桶，儀表自動清皮并顯示空秤零； 重復操作，實現連續灌裝。 五、技術指標： 額定灌裝重量：1200 Kg 灌裝范圍：300~1200 Kg 灌裝速度：60桶/h（桶容積以200L計） 分度值：0.2 Kg 稱量精度：±2‰FS 壓縮空氣：0.5-0.7Mpa，10 m 3/h 工作環境：溫度：-10~+45℃，相對濕度：≤90％ 電源：AC380V，50Hz，1Kw 備注：物料粘度低于20000cp，進入灌裝系統前，物料壓力：0.3±0.1Mpa，流量應大于300L/min 。

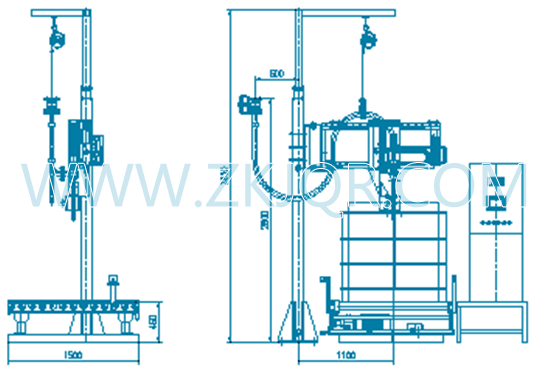

六、結構形式：
|
